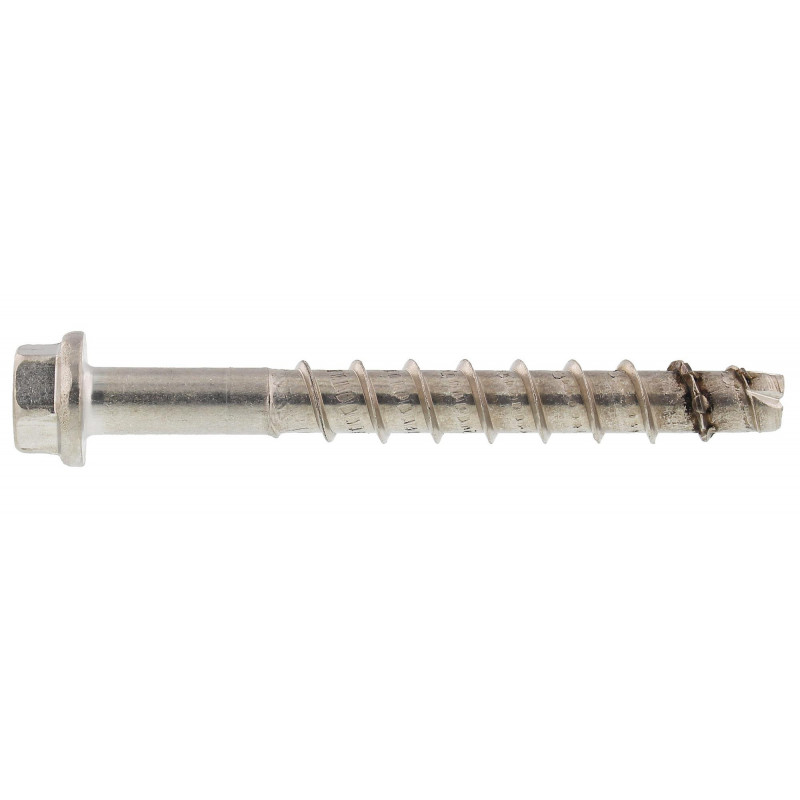

VIS TAPCON XTREM LT HFL 6X60MM BTE 100

La vis béton Inox A4 avec tête hexagonale est conçue pour offrir une performance fiable dans les bétons fissurés et non-fissurés, ainsi que dans les zones sismiques de catégorie C1. Ses charges recommandées assurent une tenue mécanique robuste, que ce soit en traction ou en cisaillement. Cette polyvalence en fait une solution idéale pour des structures soumises à des contraintes importantes.

Avec un diamètre de perçage et de cheville de 6 mm, Cet outil garantit une installation facile et précise. Les profondeurs minimales et maximales d'ancrage, respectivement de 35 mm et 55 mm, assurent une fixation stable dans le matériau de base. La tête hexagonale, associée à une clé de 13 mm, facilite le serrage avec un couple recommandé de 10 N.m.

Fabriquée en acier inoxydable A4, ce modèle est conçu pour résister à la corrosion, même en extérieur ou dans des environnements exigeants. Sa compatibilité avec une épaisseur maximale de pièce à fixer de 25 mm et ses distances minimales entre fixations de 35 mm renforcent la fiabilité de l'installation, tout en offrant une souplesse pour diverses applications.



Caractéristiques techniques :

Diamètre cheville : 6 mm
Diamètre de perçage : 6 mm
Longueur cheville : 60 mm
Type de tête : tête hexagonale
Couple de serrage : 10 N.m
Epaisseur minimale du matériau de base : 80 mm
Profondeur minimale d'ancrage : 35 mm
Profondeur maximale d'ancrage : 55 mm
Epaisseur maximale pièce à fixer : 25 mm
Distance minimale en bord de dalle : 35 mm
Distance minimale entre fixations : 35 mm
Diamètre de dégagement : 8 mm
Profondeur minimale de perçage : 40 mm
Dimensions de la clé pour chevilles : 3


Performance :

Charge recommandée en cisaillement en zone sismique C1 : 1,14 kN
Charge recommandée en cisaillement sur béton non fissuré C20/25 : 4 kN
Charge recommandée en cisaillement sur béton fissuré C20/25 : 4 kN
Charge recommandée en traction en zone sismique C1 : 0,7 kN
Charge recommandée en traction sur béton fissuré C20/25 : 0,7 kN
Charge recommandée en traction sur béton non fissuré C20/25 : 1,9 KN


Applications :

Fixation de goulottes
Ancrages d'éléments sur murs ou plafonds
Plafond suspendu
Fixations temporaires
Echafaudage
Panneaux de signalisation routière
Barrières de sécurité
Sièges de stade
Racks de stockage de palette
Chemins de câbles
Cadres de fenêtre
Balustrades
CVC (climatisation, ventilation, chauffage)
Façade
Marquises
